产 品 说 明
WGCⅡ型-垂直安装鼓形齿式联 轴器(JB/T7002-1993)
齿式联 轴器是由齿数相同的内齿圈和带外齿的凸缘半联 轴器等零件组成。齿式联 轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联 轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。由于鼓形齿式联轴器角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。
我公司生产的鼓形齿式联轴器品种规格齐全，型号有：
CL型齿式连轴器 （JB/ZQ 4218-86）
CLZ型齿式连轴器 （JB/ZQ 4218-86）
GⅠCL、GⅠCLZ型—鼓形齿式联轴器 (JB/T 8845.3-2001)
GⅡCL、GⅡCLZ型—鼓形齿式联轴器 (JB/T 8845.2-2001)
GCLD 型—鼓形齿式联轴器 (JB/T 8845.1-2001)
WGP 型—带制动盘鼓形齿式联轴器( JB/T7001-93)
WGC 型—垂直安装鼓形齿式联轴器(JB/T7002-93)
WGZ 型—带制动轮鼓形齿式联轴器(JB/T7003-93)
WGT 型—接中间套鼓形齿式联轴器(JB/T7004-93)
WGJ 型—接中间轴鼓形齿式联轴器(JB/T8821-1998)
NGCL 型—带制动轮型( JB/ZQ4644-97)
NGCLZ 型—带制动轮型 (JB/ZQ4645-97)
WG 型—带制动轮型 (JB/ZQ4186-97)
TGL 型—尼龙内齿圈鼓形齿式联轴器 ( JB/T5514-91)
NL 型—尼龙内齿圈鼓形齿式联轴器 (DB 3202-87)

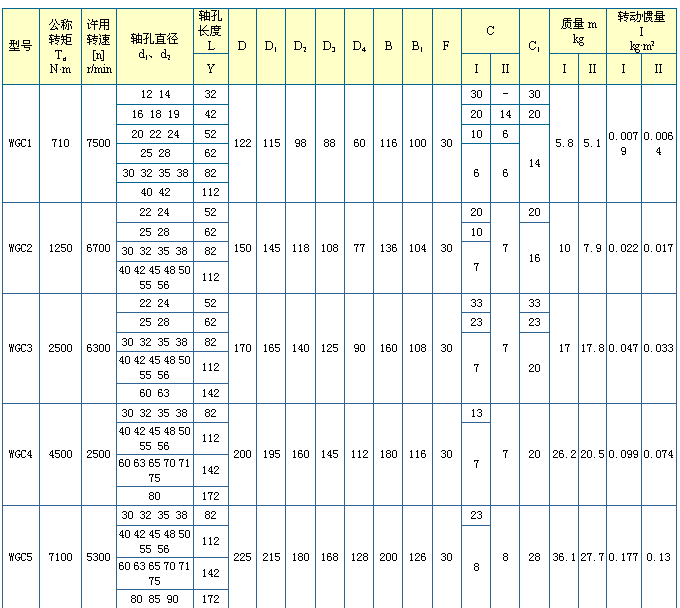

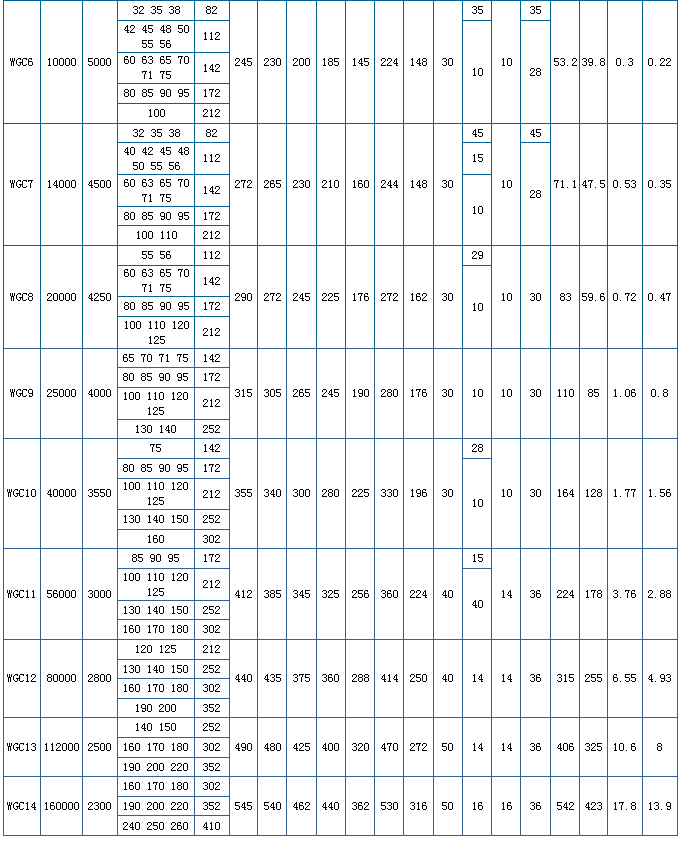

WGCⅡ型-垂直安装鼓形齿式联轴器基本参数和主要尺寸
