解说齿轮泵的剖面图及故障排除
来源:
泊头市鸿海泵业有限公司
发布时间:2012/4/5 8:25:33

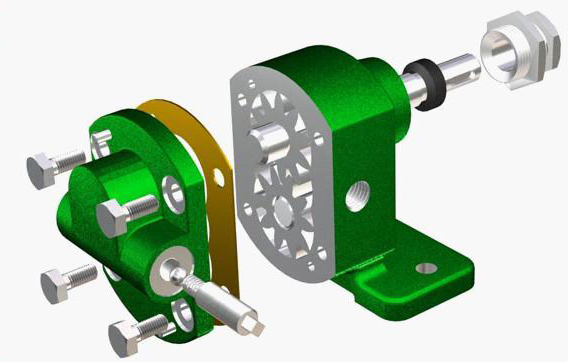

齿轮泵
的剖面图
齿轮油泵
剖面图工作原理
齿轮油泵
在泵体中装有一对回转齿轮,一个主动一个被动,依靠两齿轮的相互啮合,把泵内的整个工作腔分两个独立的部分。A为入吸腔,B为排出腔。泵运转时主 动齿轮带动被动齿轮旋转,当齿化从啮合到脱开时在吸入侧(A)就形成局部真空,液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(B),齿轮进入 啮合时液体被挤出,形成高压液体并经泵的排出口排出泵外。KCB
齿轮油泵
故障排除
现 象 生 产 原 因 排 除 方 法
齿轮油泵
故障排除
(1)
齿轮泵
不排油或排油量少
原因:
1、 吸入高度超过额定值
2、 吸入管道漏气
3、 旋转方向不对
4、 吸入管道堵塞或阀门关闭
5、 安全阀卡死或研伤
6、 液体温度低而粘度增大
解决方法:
1、 提高吸入液面
2、 检查各接合处,好加
密封
材料密封
3、 接泵的所示方向纠正
4、 检查管道是否堵塞,阀门是否打开
5、 拆开安全阀清洗并用细沙研磨砂研磨阀孔,使用吻合
6、 预热液体或降低排除压力
(2)
齿轮泵
密封漏油
原因:
1、 密封圈磨损
2、 填料密封填料磨损
3、
机械密封
磨损或有划伤痕等缺陷
4、 机械密封弹簧失效
解决方法:
1、 更换密封圈
2、 调节填料压盖松紧程度,更换或补充填料
3、 更换或重新研磨
4、 更换
(3)
齿轮泵
噪音或振动大
原因:
1、 吸入管和过滤网堵塞
2、 吸入管伸入液面较浅
3、 管道内进入空气
4、 排出管道阻力太大
5、 齿轮轴承或侧板严重磨损
6、 吸入液体的粘度太大
7、 吸入高度超过额定值
解决方法:
1、 消除过滤网上污物
2、 吸入管增长伸入液面以下
3、 检查各连接处,使其密封
4、 检查排出管道及阀门是否堵塞
5、 拆下清洗,并修整缺陷或更换
6、 加温降粘或处理
7、 减少吸油高度及缩短吸油管长度
