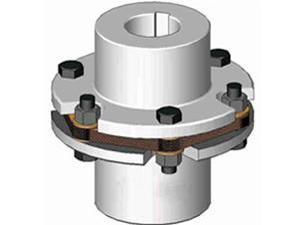

●膜片联轴器是由几组膜片（不锈钢薄扳）用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片分为连杆式和不同形状的整片式。
● 它弹性变形来补偿所联两轴的相对位移，是一种高性能的金属弹性元件挠性联轴器，不用润滑，结构较紧凑，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱、防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动，广泛用于各种机械装置的轴系传动，如水泵（尤其是大功率、化工泵）、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空（直升飞机）、舰艇高速动力传动系统，经动平衡后应用于高速传动轴系已比较普遍。
● 与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造较方便，可部分代替齿式联轴器。膜片联轴器在国际上工业发达国家应用已很普遍,在实际应用中一般采用接中间轴型，以提高两轴线偏移补偿性能。

JMI型膜片联轴器基本参数和主要尺寸 mm

型号	公称 转矩 Tn /N·m	瞬间最 大转矩 Tmax /N·m	许可 转速 [n] /r·mi-1	轴孔 直径 d (H7)	轴孔长度				D	扭转 刚度 C /N·m·rad-1	t	转动 惯量 I kg·m2 ≈	质量 m /kg ≈
					Y型	J、J1、 Z 型		L推荐
					L	L	L1
JMI1	25	80	6000	14	32	-	J1型为27 Z1型为20	35	90	1×104	8.8	0.0007	1
				16、18、19	42		30
				20、22	52		38
JMI2	63	180	5000	18、19	42	-	30	45	100	1.4×104	9.5	0.001	1.3
				20、22、24	52		38
				25	62		44
JMI3	100	315	5000	20、22、24	52	-	38	50	120	1.87×104	11	0.0024	2.3
				25、28	62		44
				30	82		60
JMI4	160	500	4500	24	52	-	38	55	130	3.12×104	12.5	0.0037	3.3
				25、28	62		44
				30、32、35	82		60
JMI5	250	710	4000	28	62	-	44	60	150	4.32×104	14	0.0083	5.3
				30、32、35、38	82		60
				40	112		84
JMI6	400	1120	3600	32、35、38	82	82	60	65	170	6.88×104	15.5	0.0159	8.7
				40、42、45 、48、50	112	-	84
JMI7	630	1800	3000	40、42	112	112	84	70	210	10.35×104	19	0.0432	14.3
				45、45、50 、55、56		-
				60	142		107
JMI8	1000	2500	2800	45、48	112	112	84	80	240	16.11×104	22.5	0.0879	22
				50、55、56		-
				60、63、65、70	142		107
JMI9	1600	4000	2500	55、56	112	112	84	85	260	26.17×104	24	0.1415	29
				60、63、65 、70、71、75	142	-	107
				80	172		132
JMI10	2500	6300	2000	63、65、70 、71、75	142	142	107	90	280	7.88×104	17	0.2974	52
				80、85、90、95	172	-	132
JMI11	4000	9000	1800	75	142	142	107	95	300	10.49×104	19.5	0.4782	69
				80、85、90、95	172	-	132
				100、110	212		167
JMI12	6300	12500	1600	90、95	172	-	132	120	340	14.07×104	23	0.8067	94
				100、110 、120 、125	212		167
JMI13	10000	18000	1400	100、110 、120、125	212	-	167	135	380	19.23×104	28	1.7053	128
				130、140	252		202
JMI14	16000	28000	1200	120、125	212	-	167	150	420	30.01×104	31	2.6832	184
				130、140、150	252		202
				160	302		242
JMI15	25000	40000	1120	140、150	252	-	202	180	480	47.46×104	37.5	4.8015	263
				160、170、180	302		242
JMI16	40000	56000	1000	160、170、180	302	-	242	200	560	68.09×104	41	9.4118	384
				190、200	352		282
JMI17	63000	80000	900	190、200、220	352	-	282	220	630	101.3×104	47	18.3753	561
				240	410		330
JMI18	100000	125000	800	220	352	-	282	250	710	161.4×104	54.5	28.2033	723
				240、250、260	410		330
JMI19	160000	200000	700	250、260	410	-	330	280	800	79.3×104	48	66.5813	1267
