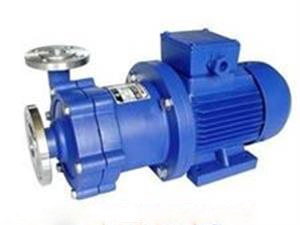

（简称磁力泵），CQG型磁力驱动泵（耐温≤250℃）（简称磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，主要材料有不锈钢、增强聚丙稀，工程塑料。设计合理。具有全密封、无泄漏的特点，其性能达到国外同类产品的水平。
磁力泵以静密封取代动密封，使泵的过流部件处于密封状态，解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用纵方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体物抽送，选用此泵则更为理想。

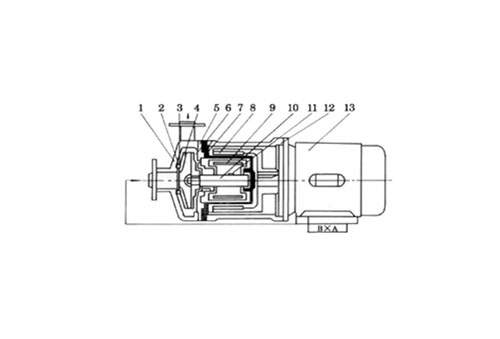

三、CQ磁力离心泵结构说明：
- 1
| - 泵壳
| - 2
| - 静环
| - 3
| - 动环
|  |
- 4
| - 叶轮
| - 5
| - 密封圈
| - 6
| - 隔板
|
- 17
| - 隔离套
| - 8
| - 外磁钢总成
| - 9
| - 内磁钢总成
|
- 110
| - 泵轴
| - 11
| - 轴套
| - 12
| - 联接架
|
- 13
| - 电机
|
|
|
|
|
四、CQ磁力离心泵性能参数：
型号 | 口径 | 扬程
（m） | 流量 | 电机功率
（KW） | 转速
（r/min） | 电压
（V） | 吸程
（m） |
进口
（mm） | 出口（mm） | （L/min） | （m3/h） |
10CQ-3 | 10 | 8 | 3 | 19 | 1.14 | 0.025 | 2850 | 220 | 2.5 |
14CQ-5 | 14 | 10 | 5 | 20 | 1.2 | 0.12 | 2900 | 380/220 | 3 |
16CQ-8 | 16 | 12 | 8 | 25 | 1.5 | 0.18 | 〃 | 380/220 | 3 |
20CQ-12 | 20 | 14 | 12 | 50 | 3 | 0.37 | 〃 | 380/220 | 4 |
25CQ-15 | 25 | 20 | 15 | 110 | 6.6 | 1.1 | 〃 | 380 | 4 |
32CQ-15 | 32 | 25 | 15 | 110 | 6.6 | 1.1 | 〃 | 〃 | 4 |
32CQ-25 | 32 | 25 | 25 | 110 | 6.6 | 1.1 | 〃 | 〃 | 4 |
40CQ-20 | 40 | 32 | 20 | 180 | 10.8 | 2.2 | 〃 | 〃 | 6 |
50CQ-25 | 50 | 40 | 25 | 240 | 14.4 | 4 | 〃 | 〃 | 6 |
50CQ-40 | 50 | 40 | 40 | 220 | 13.2 | 4 | 〃 | 〃 | 6 |
50CQ-50 | 50 | 40 | 50 | 130 | 7.8 | 5.5 | 〃 | 〃 | 6 |
65CQ-25 | 65 | 50 | 25 | 280 | 16.8 | 5.5 | 〃 | 〃 | 6 |
65CQ-35 | 65 | 50 | 35 | 450 | 27 | 7.5 | 〃 | 〃 | 6 |
80CQ-35 | 80 | 65 | 35 | 850 | 51 | 11 | 〃 | 〃 | 6 |
80CQ-50 | 80 | 65 | 50 | 850 | 51 | 15 | 〃 | 〃 | 6 |
五、CQ磁力离心泵安装和使用
1、磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝 上。
2、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底 阀。
3、泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。
4、检查电机旋转方向是否与磁力泵转向标记一致。
5、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6、泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
六、CQ磁力离心泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空动转，同时避免在工作中途停电后再启动时 所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、泵在使用中环境温度应小于40℃。
4、被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用温 度<100℃，输送吸入压力不大于0.2mpa，工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
