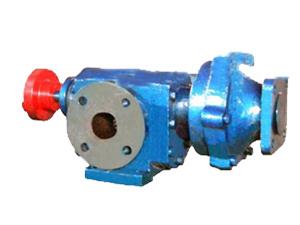

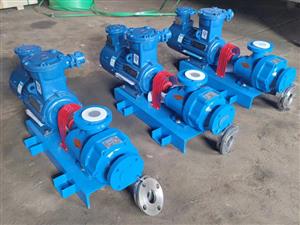

真空强排式齿轮泵|强排式齿轮泵|齿轮泵-DPZ系列高真空强排式齿轮泵-鸿海泵业

用途
DPZ系列高真空强排式齿轮泵适用于石化行业工艺流程中输送不含固体颗粒和纤维，温度不高于250℃,粘度为5～1500cst的有一定润滑性的流体。对于有腐蚀性或对卫生要求比较高的场合可以选用不锈钢材质的泵。
该型泵的齿轮为正选曲线圆弧齿轮，是与上海交通大学联合设计并研制的具有国际水平的新产品。齿轮的啮合为一点连续接触的滚动式啮合，无流量脉动，运转平稳，振动小，噪声低。
技术规范
流量范围： 1.2m3/H ～15m3 /H；
额定排除压力： 0.6MPa ；
吸入真空压力：-0.098 MPa；
使用温度： < 250℃；
转速范围：750r/min --1500r/min；
注：当吸入真空度 < 200Pa时，特别对于真空滤油机行业，为保证泵的正常使用和降低泵的噪声建议使用转速 < 1000r/min 。
应用范围
高真空滤油机的高真空排油泵；
化学、化工行业的真空分馏泵；
粮油、食品、保健品行业的脱水、脱汽高品质流程泵。
结构特点
（1） 泵的吸入端采用了轴流离心泵的吸入转子以提高泵的吸入性能；
（2）泵内所有运转部件利用输送介质润滑；
（3）设有安全阀超载保护；
（4）磁力传动装置采用稀土永磁材料，全密封，无泄露，安全可靠。

型号	流量 m3/h	转速 r/min	吸入真空压力 MPa	排出压力 Mpa	必需汽 蚀余量 m	效率 %	电动机
							频率 Hz	功率KW	型号
DPZ-1.2/0.6	1.2	910	-0.098	0.6	5.5	32	50	0.75	Y90S-6
	1.8	1390					50	1.1	Y90S-4
	1.4	1130					60	0.75	Y90S-6
	2.7	1710					60	1.1	Y90S-4
DPZ-1.6/0.6	1.6	910			5.5	42	50	0.75	Y90S-6
	2.5	1400					50	1.1	Y90S-4
	1.9	1130					60	1.1	Y90L-6
	3.0	1710					60	1.5	Y90L-4
DPZ-3.3/0.6	3.3	940			5.0	60	50	1.5	Y100L-6
	5.0	1420					50	2.2	Y100L1-4
	4.0	1150					60	1.5	Y100L-6
	6.0	1730					60	2.2	Y100L1-4
DPZ-4/0.6	4.0	940			5.0	60	50	1.5	Y100L-6
	6.0	1420					50	2.2	Y100L1-4
	4.8	1150					60	2.2	Y112M-6
	7.2	1730					60	3	Y100L2-4
DPZ-8/0.6	8.0	960			5.0	61	50	3	Y132S-6
	12.0	1440					50	5.5	Y132S-4
	9.6	1170					60	4	Y132M1-6
	14.4	1750					60	5.5	Y132S-4
DPZ-10/0.6	10.0	960			5.0	62	50	4	Y132M1-6
	15.0	1440					50	5.5	Y132S-4
	12.0	1170					60	5.5	Y132M2-6
	18.0	1750					60	7.5	Y132M-4
DPZ-20/0.6	20.0	970			5.0	68	50	7.5	Y160M-6
	30.0	1460					50	11	Y160M-6
	24.0	1170					60	7.5	Y160M-6
DPZ-25/0.6	25.0	970			5.5	69	50	11	Y160L-6
	30.0	1170					60	11	Y160L-6
DPZ-30/0.6	30.0	970			5.5	70	50	11	Y160L-6
	36.0	1170					60	11	Y160L-6
DPZ-40/0.6	40.0	970			5.5	72	50	15	Y180L-6
	48.0	1180					60	15	Y180L-6
DPZ-50/0.6	50.0	970			5.5	72	50	22	Y200L2-6
	60.0	1180					60	22	Y200L2-6
