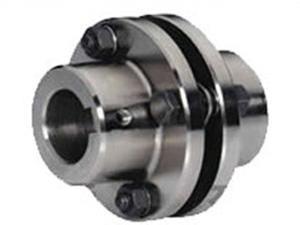

●膜片联轴器是由几组膜片（不锈钢薄扳）用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片分为连杆式和不同形状的整片式。
● 膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属弹性元件挠性联轴器，不用润滑，结构较紧凑，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱、防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动，广泛用于各种机械装置的轴系传动，如水泵（尤其是大功率、化工泵）、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空（直升飞机）、舰艇高速动力传动系统，经动平衡后应用于高速传动轴系已比较普遍。
● 与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造较方便，可部分代替齿式联轴器。它是我国重点推广应用的高性能挠性联轴器，且工业发达国家已普遍采用。在实际应用中一般采用接中间轴型，以提高两轴线偏移补偿性能。

JMⅡJ型膜片联轴器基本参数和主要尺寸 mm

型 号	公称转矩 Tn /N.m	瞬时大转矩 Tmax /N.m	大转速 nmax r/min	轴孔直径 d,d1	轴孔长度		D	D1	D2	L1 min	t	质量 Kg		转动惯量 kg.㎡
					J1型Y型	L推荐
					L							L1 min 质量	每增加 1m的 质量
JMⅡJ1	63	100	9300	20-38	38-82	40	92	53	45	70	8±0.2	2	41	0.002
JMⅡJ2	100	200	8400	25-45	44-112	45	102	63		80		2.9		0.003
JMⅡJ3	250	400	6700	30-55	60-112	55	128	77	76	96	11±0.3	5.7	浏览更多关于齿轮油泵 内容 上一页：JMIJ 型接中间轴型膜片联轴器 下一页：JZMJ 型重型机械用膜片联轴器 与JMⅡJ 型接中间轴型膜片联轴器 相关产品 BCB系列摆线内啮合齿轮泵 采用基准重合原则，定位误差小，分度精度较高。刀具两端支承，跳动小，加工孔的尺寸精度高。夹紧可靠，操作方便。经长期使用证明，能充分保证加工精度要求，不足之处是加工过程中不便观察。 KCB型系列齿轮油泵 KCB型齿轮油泵泵设有安全阀作为超载保护，安全阀的全回流压力为泵额定排除压力的1.5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作，需要时可在管路上另行安装。 HLL型-带制动轮弹性柱销联轴器 HLL型-带制动轮弹性柱销联轴器本联轴器已列为国家标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。 JSJ型接中间轴型联轴器 产品目录 Products 高粘度泵系列螺杆泵系列离心泵系列齿轮泵系列不锈钢泵系列导热油泵系列沥青泵系列高温油泵系列保温泵系列转子泵系列罗茨油泵系列船用泵系列化工泵系列高真空齿轮泵滑片泵、叶片泵防爆计量抽油泵铸件系列磁力泵系列联轴器系列密封系列电机系列热油泵系列渣油泵系列手摇油泵系列隔膜泵系列工业软管泵 采购指南 Buyer's Guide 不锈钢泵等产品付款方法齿轮泵的主要结构特点如何操作KCB齿轮泵 常见问题 Question 齿轮泵故障分析及解决办法齿轮泵常见卡死问题三螺杆泵常见故障及处理方法 服务热线 销售热线： 0317-8296495 0317-8293851 0317-8290769 0317-8296494 FAX：0317-8300980   公司简介|经理致辞|企业文化|企业资质|公司场景|售后服务|技术文档|联系方式| 相关链接： 公司地址:河北省泊头市岔道口街 邮编：062150 电话：0317-8296495 8293851 8290769 8296494 传真:0317-8300980  网址:http://www.hebeiyoubeng.com 邮箱：honghaibengye@163.com  泊头市鸿海泵业有限公司 2011（C）版权所有 对网站内容保留解释权 冀ICP备11027126号-11  冀公网安13098102000514号 更多
