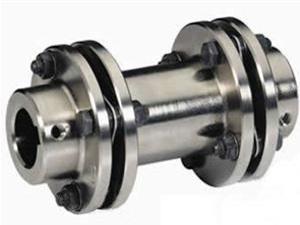

JMIJ型接中间轴型膜片联轴器是一种高性能的金属弹性元件联轴器，由中间的套筒和两边的膜片组、半联轴器通过铰制孔螺栓交错地联接起来，膜片组由由多片很薄得不锈钢板制成，膜片组根据结构不同可分为连杆式和整体式两种。靠两边的膜片的弹性变形来补偿所联两轴的相对位移，主要特点是不用润滑，结构较紧凑，强度高，使用寿命长，无旋转间隙， 不受温度和油污影响，具有耐酸、耐碱、防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动，广泛用于各种机械装置的轴系传动，如水泵（尤其是 大功率、化工泵）、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空（直升飞机）、舰艇高速动力传动系统，经动平衡后应用于高速传动轴系已比较普遍。



JMIJ型接中间轴型膜片联轴器基本参数和主要尺寸 　　　　　　　　　　　　mm

型 号 公称转矩 Tn /N.m 瞬时最大转矩Tmax /N.m 许用转速 [n] /r.min-1 轴孔直径d(H7) 轴孔轴孔轴孔轴孔 D t L2 转动惯量 I/kg.m2≈ 质量 m/kg ≈ Y型 J、J1、Z、Z1型 L推荐 L L L1 JMIJ1 25 80 6000 14 32 - J1型为27 Z1型为20 35 90 8.8 100 0.0013 1.8 16、18、19 42 30 20、22 　 38 JMIJ2 63 180 5000 18、19 42 - 30 45 100 9.5 100 0.002 2.4 20、22、24 52 38 25 62 44 JMIJ3 100 315 5000 20、22、24 52 - 38 50 120 11 120 0.0047 4.1 25、28 62 44 30 82 60 JMIJ4 160 500 4500 24 52 - 38 55 130 12.5 120 0.0069 5.4 25、28 62 44 30、32、35 82 60 JMIJ5 250 710 4000 28 62 - 44 60 150 14 140 0.0153 8.8 30、32、35、38 82 60 40 112 84 JMIJ6 400 1120 3600 32、35、38 82 82 60 65 170 15.5 140 0.0281 13.4 40、42、45、48、50 112 - 84 JMIJ7 630 1800 3000 40、42 112 112 84 70 210 19 150 0.076 22.3 45、48、50、55、56 60 142 107 JMIJ8 1000 2500 2800 45、48 112 112 84 80 240 22.5 180 0.1602 36 50、55、56 60、63、65、70 142 107 JMIJ9 1600 4000 2500 55、56 112 112 84 85 260 24 220 0.2509 48 60、63、65、70、71、75 142 107 80 172 132 JMIJ10 2500 6300 2000 63、65、70、71、75 142 142 107 90 280 17 250 0.5195 85 80、85、90、95 172 - 132 JMIJ11 4000 9000 1800 75 142 142 107 95 300 19.5 290 0.8223 112 80、85、90、95 172 172 132 100、110 212 - 167 JMIJ12 6300 12500 1600 90、95 172 132 120 340 23 300 1.4109 152 100、110、120、125 212 167
